YBJY系列燃油加油机用隔爆型三相异步电动机（机座号63-100)
一、概述
YBJY 系列燃油加油机用隔爆型三相异步电动机是我公司和南阳防爆电气研究所联合开发的新一代隔爆型燃油加油机专用电机。它具有体积小、重量轻、外形美观、安全可靠运行、寿命长、性能优良、安装使用维修方便等特点。

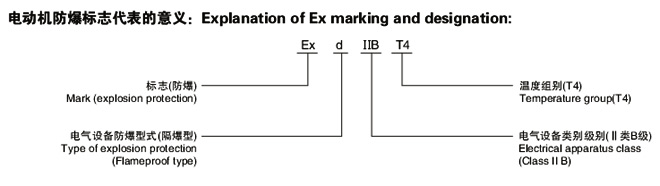

本系列电动机按照 GB3836.1-2000 《爆炸性气体环境用电气设备第 1 部分：通用要求》和 GB3836.2-2000 《爆炸性气体环境用电气设备第 2 部分：隔爆型“ d ”》的要求，制成隔爆行。防爆标志为 ExdIIAT4 、 EXdIIBT4 。适用于 II 类 A 、 B 级，温度组别为 T1-T4 组可燃性气体或蒸汽与空气形成的爆炸行混合物的场所，配套燃油加油机专用电机。
2、电动机技术数据
3、电动机安装外形尺寸见表2

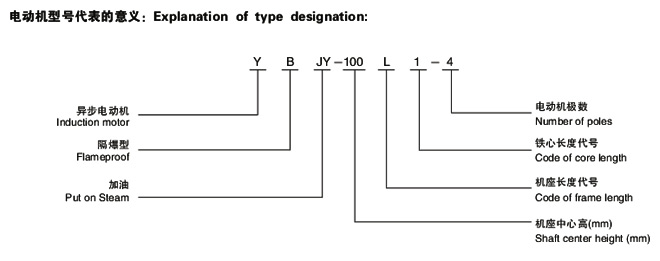

YBJY系列规格表 Specification table of YBJY series
| 型号 Type |
功率（kw） Power |
型号 Type |
功率（kw） Power |
型号 Type |
功率（kw） Power |
| YBJY6312 | 0.18 | YBJY801-4 | 0.55 | YBJY100L2-4 | 3 |
| YBJY6322 | 0.25 | YBJY802-4 | 0.75 | YBJY100L-6 | 1.5 |
| YBJY6314 | 0.12 | YBJY801-6 | 0.37 | ||
| YBJY6324 | 0.18 | YBJY802-6 | 0.55 | ||
| YBJY7112 | 0.37 | YBJY90S-2 | 1.5 | ||
| YBJY7122 | 0.55 | YBJY90L-2 | 2.2 | ||
| YBJY7114 | 0.25 | YBJY90S-4 | 1.1 | ||
| YBJY7124 | 0.37 | YBJY90L-4 | 1.5 | ||
| YBJY7116 | 0.18 | YBJY90S-6 | 0.75 | ||
| YBJY7126 | 0.25 | YBJY90L-6 | 1.1 | ||
| YBJY801-2 | 0.75 | YBJY100L-2 | 3 | ||
| YBJY802-2 | 1.1 | YBJY100L1-4 | 2.2 | |
概述
YBJY系列燃油加油机用隔爆型三相异步电动机是我公司和南阳防爆电气研究所联合开发的新一代隔爆型燃油加油机专用电机。它具有体积小、重量轻、外形美观、安全可靠运行、寿命长、性能优良、安装使用维修方便等特点。
YBJY系列
防爆电机

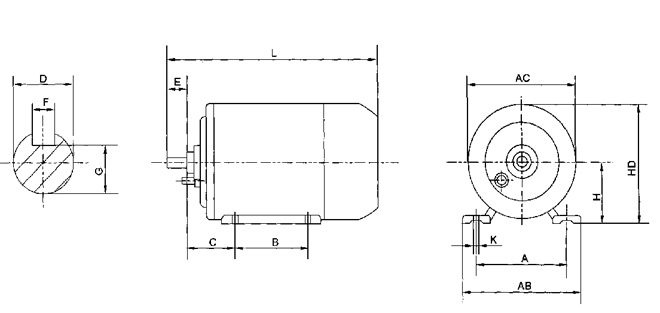

安装和外形尺寸 The dimensions of mounting and contour for YBJY series motors| 机座号 Frame Size |
安装尺寸 Mounting Dimensions(mm) | 外形尺寸Contour dimensions(mm) | |||||||||||
| A | B | C | D | E | F | G | H | K | AB | AC | HD | L | |
| 63 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | 130 | 150 | 130 | 270 |
| 71 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 140 | 155 | 145 | 300 | |
| 80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 165 | 165 | 330 |
| 90S | 140 | 56 | 24 | 50 | 8 | 20 | 90 | 180 | 180 | 180 | 360 | ||
| 90L | 125 | 385 | |||||||||||
| 100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 200 | 205 | 205 | 440 | |
订货须知：
订货时必须说明产品型号、额定功率、同步转速、电压及频率、绝缘等级、安装结构型式等。
如有特殊要求，经双方协商后，还可以供应其他特殊规格电机：
• 特殊电压如： 420V
• 特殊频率 60Hz
• 双轴伸
• 湿热带型产品
